Anatomia de um Rack de Servidores: Guia Técnico dos Componentes Essenciais de Infraestrutura de TI
Introdução: A Engenharia por Trás da Organização Física

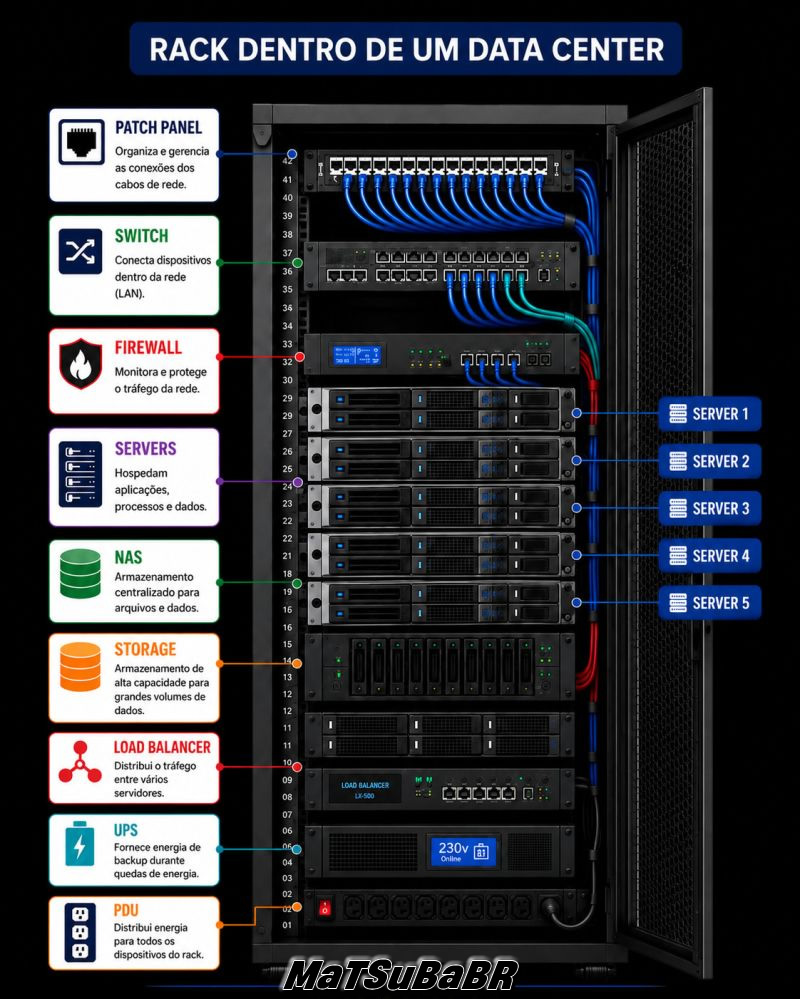

A visualização de um rack de servidores perfeitamente organizado transcende a estética; representa o ápice do planejamento de infraestrutura, alta disponibilidade e governança de TI. Um rack bem estruturado não é apenas um gabinete metálico, mas o núcleo físico que sustenta as operações digitais de uma organização.
A organização lógica e física dos equipamentos impacta diretamente o Tempo Médio de Reparo (MTTR), a eficiência do resfriamento térmico e a escalabilidade futura do ambiente. Este artigo apresenta uma análise técnica detalhada dos componentes fundamentais que compõem um rack corporativo moderno, suas funções específicas e as melhores práticas de implementação.
1. Camada de Conectividade e Redes
A base de qualquer infraestrutura de TI é a capacidade de transmitir dados de forma confiável e segura entre dispositivos locais e externos.
Patch Panel (Painel de Conexão)
O patch panel é o ponto de terminação do cabeamento estruturado horizontal que vem das estações de trabalho ou de outros racks.
- Função Técnica: Centraliza e organiza as conexões de cabos de cobre (RJ45) ou fibra óptica, protegendo os cabos permanentes da infraestrutura contra o desgaste causado por movimentações frequentes.
- Melhor Prática: Deve seguir rigorosamente os padrões de codificação de cores (TIA/EIA-568) e ser devidamente etiquetado em ambas as extremidades para facilitar o rastreamento de circuitos.
Switch de Rede
O switch é o dispositivo responsável pela comutação de quadros (frames) de dados dentro da Rede Local (LAN).
- Função Técnica: Opera predominantemente na Camada 2 (Enlace) e Camada 3 (Rede) do modelo OSI. Switches modernos de nível corporativo oferecem recursos como VLANs (segmentação lógica), PoE (Power over Ethernet) para alimentar dispositivos como câmeras IP e Access Points, e agregação de links (LACP) para aumentar a largura de banda.
Firewall (Sistema de Prevenção de Intrusões)
O firewall atua como a primeira linha de defesa perimetral da rede.
- Função Técnica: Inspeciona o tráfego de entrada e saída com base em regras de segurança predefinidas. Firewalls de Nova Geração (NGFW) vão além da filtração básica de portas, oferecendo inspeção profunda de pacotes (DPI), prevenção de intrusões (IPS) e controle de aplicativos, isolando a infraestrutura interna de ameaças externas.
2. Camada de Computação e Armazenamento de Dados
Esta camada é responsável pelo processamento das aplicações e pela retenção segura dos ativos de informação da organização.
Servidores (Servers)
São os motores de processamento que executam sistemas operacionais, bancos de dados e aplicações corporativas.
- Função Técnica: Disponíveis em formatos como 1U, 2U, 4U ou arquiteturas Blade. São projetados para operação contínua (24/7), possuindo componentes redundantes, como fontes de alimentação e ventoinhas, e suporte a memória ECC (Error-Correcting Code) para prevenir corrupção de dados.
NAS (Network Attached Storage)
O NAS é uma solução de armazenamento dedicada conectada diretamente à rede via protocolos de nível de arquivo (como NFS ou SMB/CIFS).
- Função Técnica: Ideal para compartilhamento de arquivos, backups locais e colaboração em equipes. Oferece uma excelente relação custo-benefício e facilidade de gerenciamento para pequenas e médias empresas, geralmente operando com configurações RAID para tolerância a falhas.
Storage / SAN (Storage Area Network)
Diferente do NAS, o Storage corporativo (frequentemente configurado como SAN) opera em nível de bloco, utilizando protocolos como Fibre Channel ou iSCSI.
- Função Técnica: Projetado para missões críticas que exigem altíssima performance (IOPS) e baixa latência, como bancos de dados transacionais (Oracle, SQL Server) e ambientes virtualizados (VMware, Hyper-V). Funciona como um “cofre” de dados altamente resiliente, com recursos avançados de snapshot, replicação síncrona e deduplicação.
3. Camada de Energia e Alta Disponibilidade
A infraestrutura física é inútil sem um fornecimento de energia estável e mecanismos que previnam pontos únicos de falha (SPOF).
UPS (Uninterruptible Power Supply / Nobreak)
O UPS é o sistema de proteção contra falhas, oscilações e quedas no fornecimento de energia da concessionária.
- Função Técnica: Em ambientes críticos, utiliza-se a tecnologia Online de Dupla Conversão, que fornece uma onda senoidal pura e isola os equipamentos de qualquer ruído da rede elétrica. Sua função é manter os sistemas ligados tempo suficiente para que os geradores a diesel entrem em operação ou para que os servidores sejam desligados de forma segura e ordenada.
PDU (Unidade de Distribuição de Energia)
A PDU é a versão industrial e inteligente da régua de tomadas.
- Função Técnica: Distribui energia para os equipamentos montados no rack. PDUs Inteligentes (Switched/Metered) permitem o monitoramento remoto do consumo de energia por tomada, o reinício remoto de equipamentos travados (power cycling) e o balanceamento de carga entre as fases elétricas, prevenindo sobrecargas.
Load Balancer (Balanceador de Carga)
Embora seja um dispositivo lógico, sua implementação física é crucial para a disponibilidade.
- Função Técnica: Distribui o tráfego de rede ou de aplicações entre múltiplos servidores. Se um servidor falhar, o load balancer redireciona o tráfego automaticamente para os nós saudáveis, garantindo a continuidade do serviço e escalabilidade horizontal.
4. Melhores Práticas de Montagem e Organização Física
A disposição dos equipamentos dentro do rack segue princípios rigorosos de engenharia e termodinâmica.
Distribuição de Peso (Regra de Ouro)
Equipamentos de alta densidade e peso, como sistemas de Storage, servidores 4U e, principalmente, os módulos de bateria do UPS, devem ser instalados na base do rack (a partir da unidade U1). Isso baixa o centro de gravidade do gabinete, prevenindo o tombamento do rack e garantindo a estabilidade estrutural, especialmente em racks com rodízios ou em regiões sujeitas a vibrações.
Gerenciamento Térmico e Fluxo de Ar
- Corredor Frio / Corredor Quente: Os equipamentos devem ser montados com as entradas de ar (frente) voltadas para o corredor frio e as exaustões (trás) para o corredor quente.
- Tampões Cegos (Blanking Panels): Espaços vazios no rack devem ser preenchidos com tampões cegos. Isso impede a recirculação de ar quente da parte traseira para a frente do rack, mantendo a eficiência dos sistemas de refrigeração (CRAC/CRAH).
Cable Management (Organização de Cabos)
A utilização de organizadores de cabos horizontais e verticais é obrigatória. Deve-se priorizar o uso de velcros em vez de abraçadeiras plásticas (enforca-gato) para evitar a deformação dos cabos e a degradação do sinal, respeitando sempre o raio de curvatura mínimo, especialmente em cabos de fibra óptica.
Conclusão: O Rack no Contexto da TI Híbrida
Compreender a função de cada componente dentro de um rack é fundamental para qualquer profissional de infraestrutura. Mesmo com a migração massiva de cargas de trabalho para a computação em nuvem (Cloud Computing), a infraestrutura on-premises (local) e de Edge Computing continua sendo vital para garantir baixa latência, conformidade regulatória de dados e controle absoluto sobre ativos críticos.
Um rack bem projetado, com equipamentos posicionados estrategicamente e cabos organizados, não é um luxo estético, mas um requisito operacional que reduz custos de manutenção, previne desastres e assegura a continuidade dos negócios.
